產(chǎn)品介紹：
復合土工膜(復合防滲膜)分為一布一膜和兩布一膜，寬幅4-6m，重量為200-
1500g/平方米，抗拉、抗撕裂、頂破等物理力學性能指標高，產(chǎn)品具有強度高，延伸性能較好，變形模量大，耐酸堿、抗腐蝕，耐老化，防滲性能好等特點。能滿足水利、市政、建筑、交通，地鐵、隧道、工程建設(shè)中的防滲、隔離、補強、防裂加固等土木工程需要。常用于堤壩、排水溝渠的防滲處理，以廢料場的防污處理。
復合土工膜是在薄膜的一側(cè)或兩側(cè)經(jīng)過烘箱遠紅外加熱，把土工布和土工膜經(jīng)導輥壓到一起形成復合土工膜。隨著生產(chǎn)工藝的提高，還有一種流延法做復合土工膜的工藝。其形式有一布一膜、二布一膜、兩膜一布等。
土工布作為土工膜的保護層，使保護防滲層不受損壞。為減少紫外線照射，增加抗老化性能，好采用埋入法鋪設(shè)。

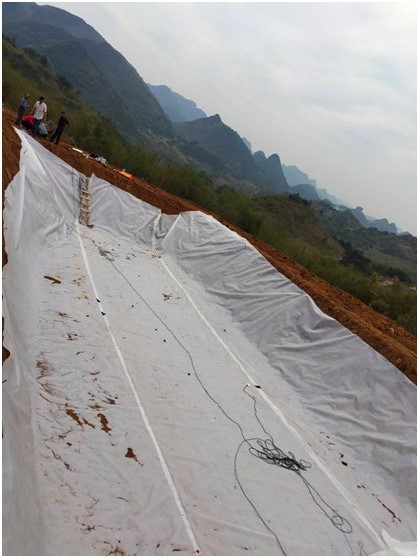

施工中，首先要用料徑較小的砂土或粘土找平基面，然后再鋪設(shè)土工膜。土工膜不要繃得太緊，兩端埋入土體部分呈波紋狀，后在所鋪的土工膜上用細砂或粘土鋪一層10cm左右過渡層。砌上20-30cm塊石(或砼預制塊)作防沖保護層。施工時，應(yīng)盡力避免石塊直接砸在土工膜上，好是邊鋪膜邊進行保護層的施工。復合土工膜與周邊結(jié)構(gòu)物連接應(yīng)采用膨脹螺栓和鋼板壓條錨固，連接部位要涂刷乳化瀝青(厚2mm)粘接，以防該處發(fā)生滲漏。
1.復合土工膜的耐靜水壓原理
在復合土工膜兩側(cè)壓力水頭達到一定值后，復合土工膜會破裂。逐級增加試樣兩側(cè)水力壓養(yǎng)，并保持一定時間，當滲流量急速增加，表示試樣受到破壞，也獲得了試樣的耐靜水壓值。
2.保持復合土工膜的上述壓力至少2h，觀察滲流管水位變化情況，復合土工膜水位基本穩(wěn)定(滲流量為0)，則以0.1-0.2mpa，為級差逐級增加壓力，每級均保持2h，直至出現(xiàn)滲流量快速增加現(xiàn)象，表明試樣已出現(xiàn)破裂，此前一級壓力即作為耐靜水壓(mpa)。
3.復合土工膜如只需判定土工膜樣品是否達到某一規(guī)定耐靜水壓值，則可直接加壓到此壓力并保持2h，再判定是符合要求。
4.復合土工膜每個樣品至少測定3個試樣，以低值作為樣品的耐靜水壓。
折疊經(jīng)編
經(jīng)編復合土工膜特性 :高抗拉強度、低延伸率、縱橫向變形均勻、抗撕裂強度高、耐磨性能優(yōu)良、隔水性強。經(jīng)編復合土工膜。
折疊選擇竅門
復合土工膜規(guī)格的選擇與下墊層平整度、材料允許拉應(yīng)力、材料彈性模量、鋪設(shè)范圍內(nèi)的大水頭覆蓋層大粒徑等有關(guān)，其厚度設(shè)計除考慮主要由水壓力要求的強度外，還需考慮暴露、埋壓、氣候、使用壽命等應(yīng)用條件，并按現(xiàn)行有關(guān)標準的規(guī)定確定設(shè)計厚度實際厚度
<
<
<
<
